GMR Sensör Mıknatısı

GMR Sensörüne Bazı Giriş

Giant Magnetoresistance (GMR) Etkisine dayalı açı ve konum sensörleri, CNC makinelerinde, araç hızı ölçümünde, -temassız anahtarda ve döner kodlayıcıda yaygın olarak kullanılmaktadır. GMR sensörünün gücü ve hacmi düşüktür, bu arada güvenilirlik ve çıkış sinyali nispeten yüksektir.

Dev Manyetodirenç (GMR) Etkisi Nedir?

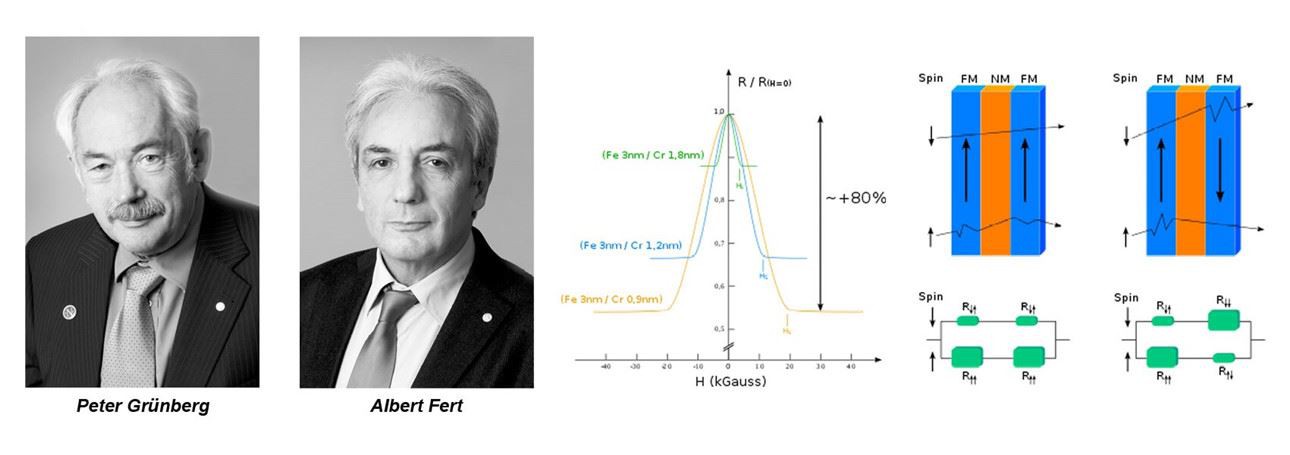

Manyetodirenç Etkisi, iletken ve yarı-iletkenin manyetik alan altındaki direnç değişimini ifade eder, bu nedenle manyetodirenç değeri manyetik metalinkinden 10 kat daha fazladır ve bu olguya Dev Manyetodirenç (GMR) Etkisi denir. Giant Magnetoresistance(GMR) Etkisi, hem Peter Grunberg hem de Albert Fert tarafından 1988'de keşfedildi ve böylece 2007'deki keşiflerinden dolayı Nobel Ödülü'nü kazandılar.

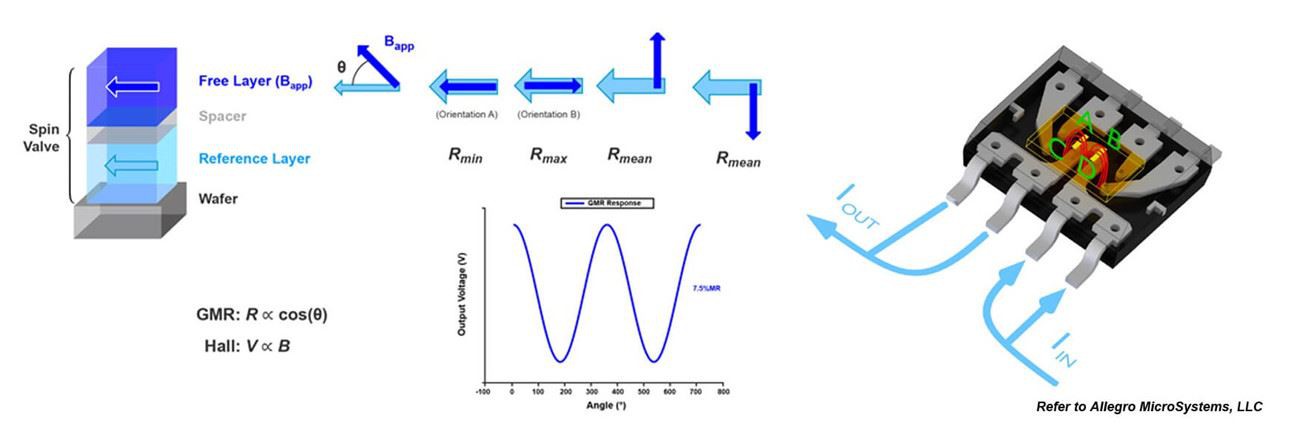

Manyetik katmanlardan biri sabit mıknatıslanma yönüne sahip referans katman olarak kabul edilir, diğeri ise mıknatıslanma yönünün harici paralel manyetik alanın yönü ile değiştiği serbest katman olarak adlandırılır. Serbest katman ile referans katman arasındaki ayırıcı, manyetik olmayan ince filmden yapılmıştır. Dev manyetodirenç değeri, iki katmanın manyetizasyon yönünün dahil edilen açısı ile belirlenir. Serbest katmanın ve referans katmanın manyetizasyon yönü aynı olduğunda en düşük değer elde edilecek ve zıt yön en yüksek dev manyetodirenç değerini alacaktır.

GMR Sensör Mıknatısı Hakkında

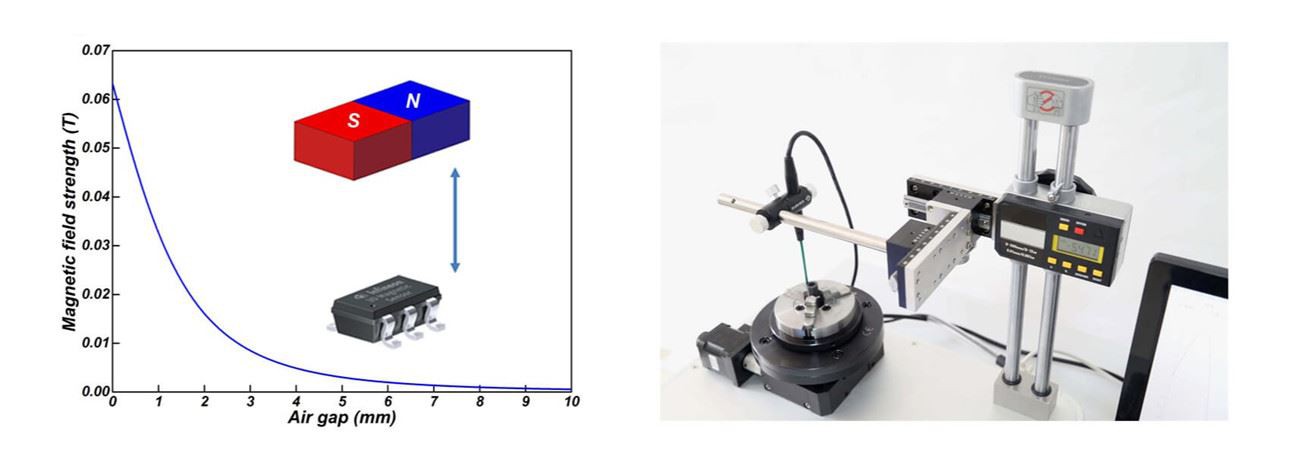

GMR sensörünün ve Hall Etkisi sensörünün sırasıyla yatay manyetik alanı ve dikey manyetik alanı mıknatıs konumuna karşı algıladığına dikkat edilmelidir. GMR sensörünün çalışması, manyetik alan kuvvetiyle ilgili belirli gereksinimlere sahiptir, bu nedenle GMR sensör mıknatısı, belirlenen hava boşluğunda yeterince güçlü manyetik alan gücü sağlamalıdır. Çok büyük veya çok zayıf alan gücü, ek olarak açı sapmasını artıracaktır. Düşük alan kuvveti, serbest katmanın mıknatıslanma yönünü harici manyetik alanlarla hizalayamaz ve çok güçlü alan gücü, referans katmanının mıknatıslanma yönünü etkiler. Hongyu ayrıca GMR sensör mıknatısında çok fazla deneyim kazandı ve Hongyu, hava boşluğu, sıcaklık aralığı ve kararlılık gereksinimlerine göre ayrıntılı teknik çözüm sağlayacak.
