Su Akış Sensörü Mıknatısı

Su akış sensörü mıknatısının bazı tanıtımları

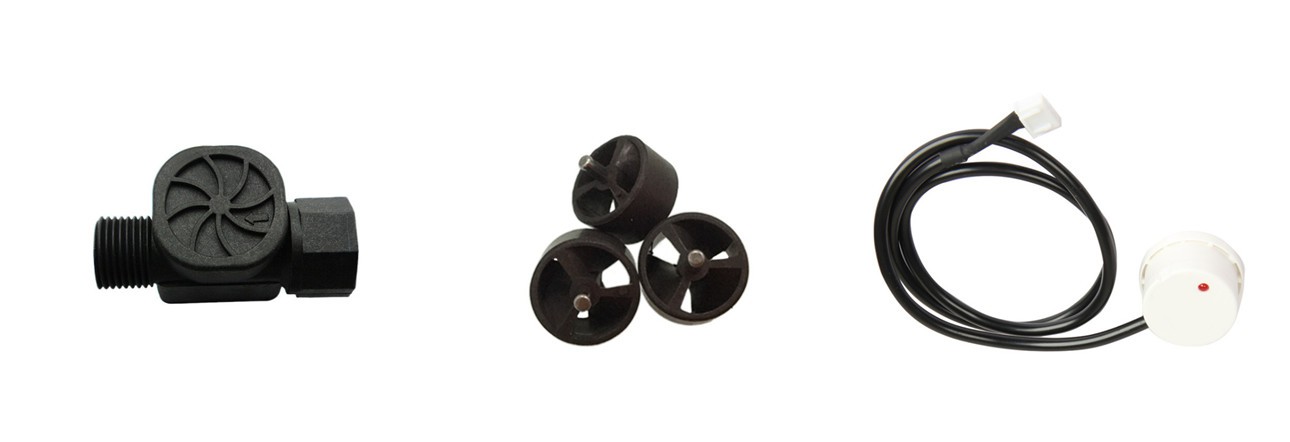

Su akış sensörü, indüksiyon yoluyla darbe, akım veya voltaj sinyali veren bir tür su akışı indüksiyon cihazıdır. su akışı. Sinyalin çıkışı su akışıyla belirli bir doğrusal orantıya sahiptir, bu nedenle su kontrolünün yönetimine ve akış hesaplamasına ilgili konuşma formülüne ve karşılaştırmasına bağlı olarak hizmet edilebilir. eğri. Aslında, su akış sensörünün temel bir bileşeni olarak, su akış sensörü mıknatısı uzun zamandır Enjeksiyon Kalıplı Neodimyum mıknatıs veya Enjeksiyon Kalıplı Ferrit mıknatısın tipik bir uygulaması olmuştur.

Su akış sensörünün temel prensibi

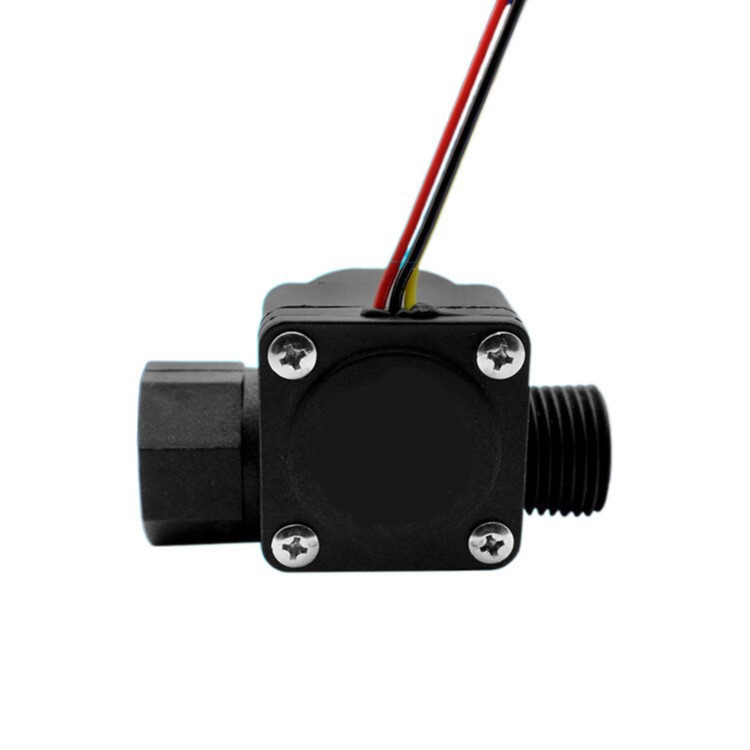

Su akış sensörü esas olarak bakır vana gövdesi, su akış rotoru tertibatı, sabit akış sistemi ve salon bileşeninden oluşur. Su akış sensörü genellikle giriş akışını ölçmek için ısıtıcının girişine monte edilir. akış ve manyetik rotor tertibatı, içinden su aktığında döner. Hall komponent çıkışı ve kontrolöre karşılık gelen darbe sinyaline karşılık gelen geri besleme, daha sonra kontrolör oransal valf akımını ve dolayısıyla gaz kullanımını göre ayarlar akış hızına.

Diferansiyel basınçlı su hava bağlantı vanası ve su akış sensörü arasındaki karşılaştırma

Diferansiyel basınçlı su gazı bağlantı vanası mekaniktir, karmaşık yapıya ve büyük hacme sahiptir, ancak kontrol devresi basittir; Su akış sensörü elektrikseldir, nispeten basit bir yapıya ve küçük hacme sahiptir, ancak kontrol devresi karmaşıktır.

Daha da önemlisi, birincisi yüksek başlangıç suyu basıncına ve su yolu sisteminin büyük direncine sahiptir, bu nedenle kullanılmaya uygun değildir. 10L / dak'nın üzerindeki yüksek kapasiteli su ısıtıcılarında; İkincisi düşük başlangıç suyu basıncına ve su yolu sisteminin düşük direncine sahiptir. 10L / dak'nın üzerindeki büyük kapasiteli su ısıtıcılarında yaygın olarak kullanılmaktadır.

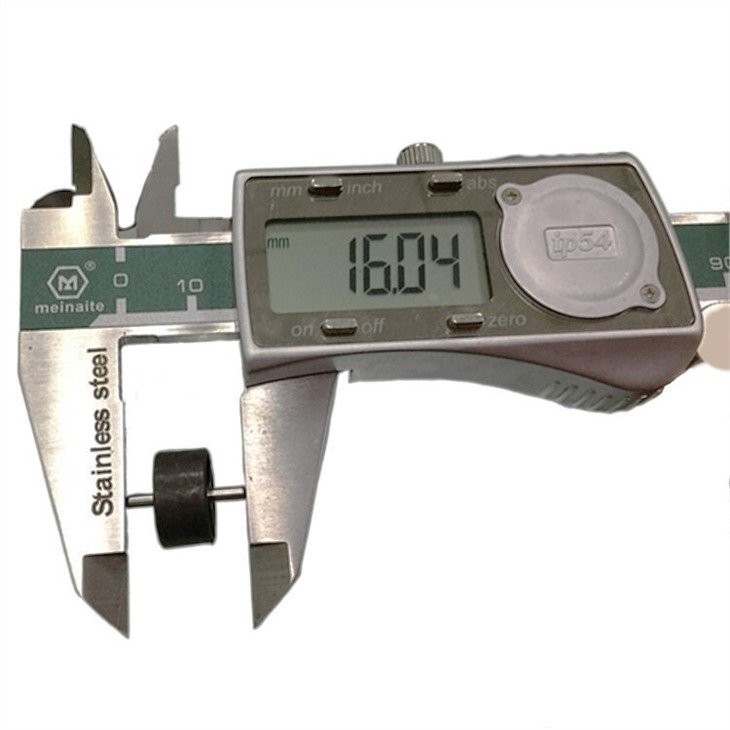

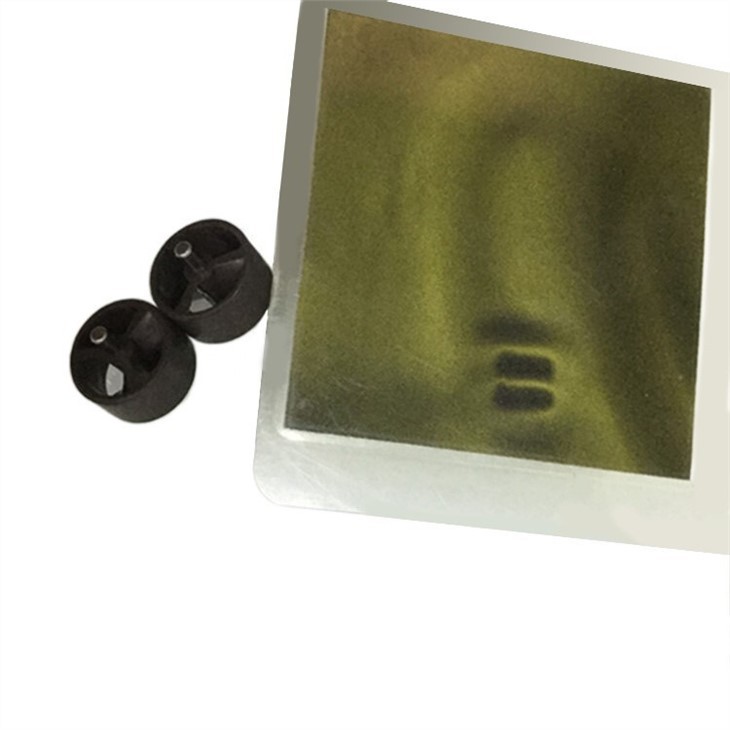

Su akış sensörü mıknatısı hakkında

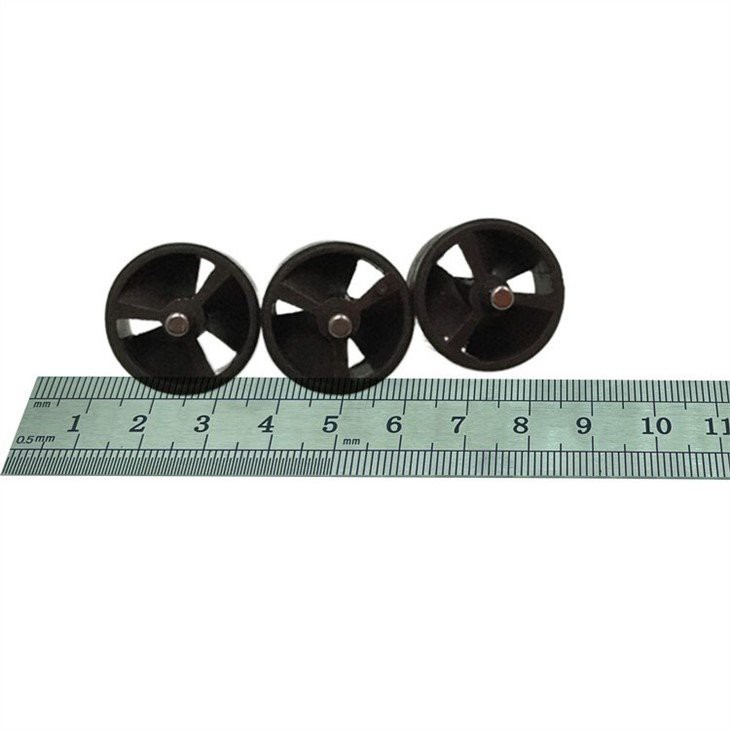

Su akış rotoru tertibatı esas olarak türbin anahtar muhafazası, manyetik rotor, ve fren halkası. Su akış sensörü mıknatısı aslında bir salon etkisi sensörü mıknatısıdır. Hall bileşeni, farklı manyetik kutuplar ona doğru hareket ettiğinde hareket eder, daha sonra bir kez kesilir.
